Vòng Bi Xe Nâng Komatsu

Vòng Bi Xe Nâng Komatsu là tập hợp các loại bạc đạn, con lăn, pully được trang bị trên hệ thống thủy lực và các khớp nối của xe nâng Komatsu.

Trong số đó thì hệ thống bạc đạn và con lăn khung nâng là nhưng loại vòng bi thường xuyên phải làm việc trong môi trường điều kiện khắc nghiệt nên rất dễ hư hỏng.

Vòng bi Xe Nâng Komatsu

Vòng bi Xe Nâng Komatsu

Tổng Hợp Các Loại Vòng Bi Khung Xe Nâng Komatsu.

Trên hệ thống khung nâng thủy lực của Xe Nâng Komatsu sẽ bao gồm 4 loại bạc đạn, Vòng Bi: Bạn Đạn khung nâng, Bi Càng, Pully Xích và các loại con lăn trên khung nâng.

Bạc Đạn Khung Xe Nâng Komatsu:

Trên một hệ thống khung thủy lực tiêu chuẩn sẽ bao gồm 12 bạc đạn và con số là 16 đối với khung 3 tầng nâng.

Những bạc đạn này có tác dụng định hướng chuyển động của khung nâng theo chiều dọc và giữa 2 tầng của khung nâng.

Bạc Đạn Khung Xe Nâng Komatsu

Bạc Đạn Khung Xe Nâng Komatsu

Kích Thước Bạc Đạn Lắp Trên Xe
37A-9AA-2110, 2120, 2130, 2140 Φ98.5*35*28 (mm) Komatsu 1-2 tấn FD10-FD20
37A-9AA-2010, 2020, 2030, 2040 Φ98*35*28 (mm) Komatsu 1-2 tấn FD10-FD20
3BA-T9-12710, 12720 Φ98*35*28 (mm) Komatsu 0.9 tấn, 1.5 Tấn và 1.8 Tấn
3BA-T9-12610 Φ106*35*25 (mm) Komatsu 1-2 tấn FD10-FD20
37B-9AF-6110, 6120, 6130 Φ1115*40*30 (mm) Komatsu 2.5-3 tấn đời 16 FD25-FD30-16
37B-9AD-6110, 6120, 6130 Φ115*40*32 (mm) Komatsu 2.5-3 tấn đời 16 FD25-FD30-16
37A-9AA-2210 Φ106*35*25  (mm) Komatsu FD/FG10-18/-17/-20

Bi Xích, Pully Xích Xe Nâng Komatsu.

Mỗi khung nâng sẽ được trang bị 2 vòng bi xích trên 2 ty xi lanh đứng của khung nâng hoặc bi xích xe nâng được đặt đối xứng với nhau trên ty xy lanh chui công của khung nâng.

Nó có tác dụng làm điểm tì cho hệ thống xích nâng cùng di chuyển với chiều chuyển động của khung nâng.

Kích Thước Bi Xích Lắp Trên Xe
34B-76-52871 Φ136*40*36 (mm) Komatsu FD20-30-12/-14/-15/-16, FB20-30EX-8/-11
3EB-T1-62870 Φ120*40*33/25 (mm) Komatsu FD20 / FD25-17
06302-06008 Komatsu FD30

Con Lăn Khung Xe Nâng Komatsu.

Đây là con lăn dọc trục được đặt giữa 2 tầng của khung nâng.

Thường 1 xe nâng sẽ bao gồm 2 con lăn được trang bị đối xứng trên đỉnh khung nâng và 2 con lăn dưới trên giá càng nâng.

Con lăn khung nâng có công dụng hỗ trợ khung nâng di chuyển chuyển dọc của khung nâng, chống uốn xoắn tương đối lớn.

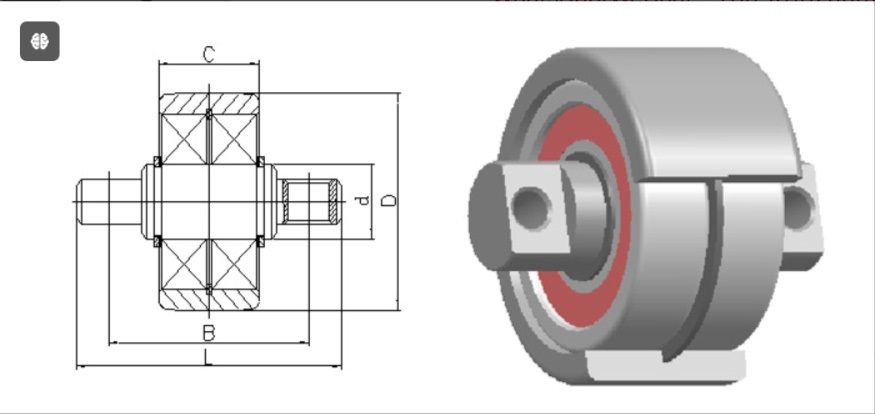

Con Lăn Khung Xe Nâng Komatsu

Con Lăn Khung Xe Nâng Komatsu

Kích Thước Con Lăn

B/L*d/D*C

Lắp Trên Xe
3EB-71-33260 (C2-3) 60/80*20/58*30 (mm) Komatsu FD20~30-12/-16, FB20~30EX8~11

Mua Bạc Đạn Khung Xe Nâng HELI Tại https://xenang.trinhtrinh.site/.

Chúng tôi là đại lý uy tính cung cấp vòng bi, bạc đạn khung xe nâng Komatsu chính hãng với chất lượng tốt, ổn định và giá phù hợp.

Liên hệ ngay chúng tôi 0911 684 111 quý khách sẽ nhận được những vòng bi mới 100% chuẩn kích thước, chuẩn chất lượng để lắp đặt thay thế hư hỏng trên những chiếc xe nâng của mình.
